浮球式

  • 杆式浮球液位开关FS系列

杆式浮球液位开关FS系列

  • 品牌:能研
  • 产地:日本
  • 货号:0007
  • 货期:8-10周
  • 产品描述:NOHKEN杆式浮球液位开关FS系列适用于锅炉的液压装置和燃油箱。
  • 在线订购

主要用途

NOHKEN杆式浮球液位开关FS系列适用于锅炉的液压装置和燃油箱。
主要特点
一台可以控制油位的上下限
控制宽度可以自由设定。
具有自我保持功能。
可以直接驱动电磁阀等大容量负载

工作原理
通过浮子的重力和浮力来打开或关闭微型开关,浮子根据液位的变化而上下移动,并且可以自由设置水位设定用的两个上下限位器的位置。

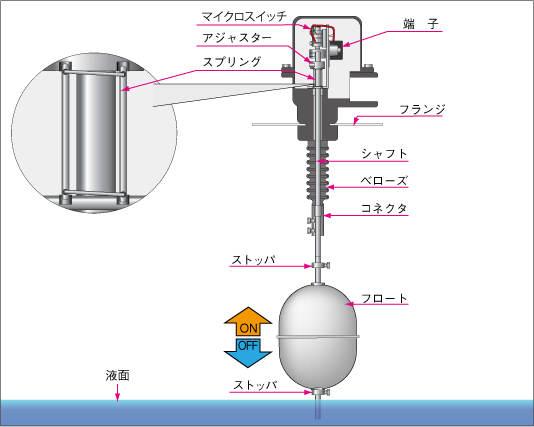

上图显示液位位于浮子以下,由于浮球的质量,轴向下下降,微动开关处于OFF状态。

即使液位上升且浮子与下限位器分离,轴仍保持该状态;当液位进一步上升且浮子的浮力作用于上限限位器时,杆和轴会微升,开关打开。
当液面下降,浮球的质量增加到下限限位器之前,微开关保持ON状态。像这样在上限和下限之间保持自我是因为使用了大容差的微动开关。

另外,弹簧在支撑杆的重量的同时,还起到调节微动开关动作质量偏差的作用。
